隔膜压力表工作原理、特性、用途及结构简述


一、隔膜压力表的结构

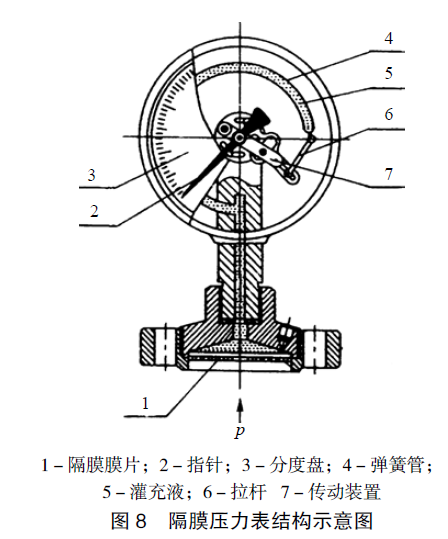

隔膜压力表是用隔离膜片将被测工作介质和传压介质相隔离的压力表。实际上,隔膜压力表是用隔膜装置和充有灌充液的一般压力表相组合而构成的一种压力表。其结构示意图如8所示。

隔膜压力表由指示部分(压力表部分)、隔膜装置(膜片、砝兰)、传压导管三部分组成。用专用抽真空设备将压力表弹簧管内腔抽成真空,并充入灌充液,同时用隔离装置将其密封隔离。

隔膜压力表结构图

常用的灌充液为硅油、甘油、氟化油、植物油等。

二、隔膜的种类、特性、材料隔膜分为平面膜片和波纹膜片两类。目前隔膜压力表主要使用平面隔离膜片,隔膜片主要起隔离和传压作用。隔膜片通常用锡青铜、纯钛、纯钮、哈氏合金、蒙乃尔合金、聚四氟乙烯等材料制造。

三、隔膜压力表的用途和测量压力能力隔膜压力表主要用于测量有强腐蚀性、高黏度、易结晶、易凝固工作介质的压力。隔膜压力表测量压力上限一般可达到60MPa

四、隔膜压力表的工作原理隔膜压力表的工作原理是:隔膜压力表与被测压力装置牢固连接并密封不泄漏,当被测压力工作介质作用于隔离膜片的下方后,隔膜膜片产生向上的变形,灌充液将被测压力传递给弹簧管,弹簧管产生弹性变形而引起管端位移,通过拉杆带动齿轮传动机构将位移量进行放大,同时带动指针转动,在刻有法定计量单位的分度盘上指示出被测量压力值。

五、膜片压力表与隔膜压力表主要参数的比较见表1




以上压力表校准需要用到的设备有精密压力表压力表校验器等设备。
