波纹管压力表结构及原理简述

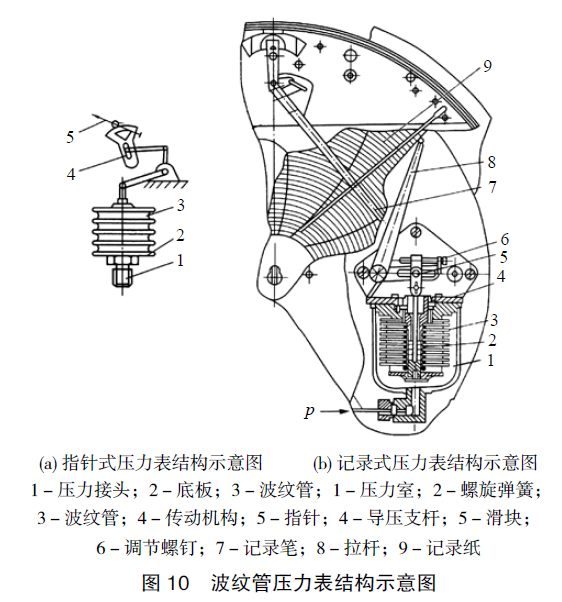

一、波纹管压力表的结构波纹管压力表是用金属波纹管作弹性敏感元件的压力表,其结构如图10所示。

波纹管压力表结构图

波纹管压力表分为指针式和记录式两类,指针式波纹管压力表又分为无电接点和带电接点波纹管压力表两种型式;记录式波纹管压力表也分为无电接点和带电接点波纹管压力表两种型式。

波纹管记录式压力表是固定形式的工业仪表,在通常情况下,可以用于测量生产过程中各种液体、蒸汽、气体的压力。

波纹管记录式压力表通常分为三种型式:

有单路或多路记录器的压力表;有圆盘形、条形、表格形记录纸的压力表;有一个或几个分立记录区的压力表。

二、波纹管记录式压力表的工作原理波纹管记录式压力表的工作原理是:被测量压力经过压力接头进入由波纹管和螺旋弹簧组成的波纹管压力室,波纹管底部受压力作用产生位移,由导压支杆推动传动机构,由传动机构带动记录笔,在转动的记录纸上记录被测量的压力值或疏空。记录纸以压力计量单位分度,记录纸转动机构有钟表机构和异性同步电机两种型式。

三、记录式压力表的有关参数

1)压力表的测量上限,应从下列系列中选择:

1×10n1.6×10n2.5×10n4×10n6×10nn为正数、负数或零。

2)记录纸转动一个循环的持续时间,应从下列系列中选择:

124681224168h

3)记录纸上压力分度线的分度值,应从下列系列中选择:

1×10n2×10n5×10nn为正数、负数或零。

4)记录纸上时间分度线的分度值,应从下列系列中选择:

12510153060120min

5)记录笔应有调零装置,该装置在记录过程中不应产生附加误差,记录笔不得有卡住或跳动现象;记录线应连续不能间断。

 以上压力表校准需要用到的设备有精密压力表压力表校验器等设备。
