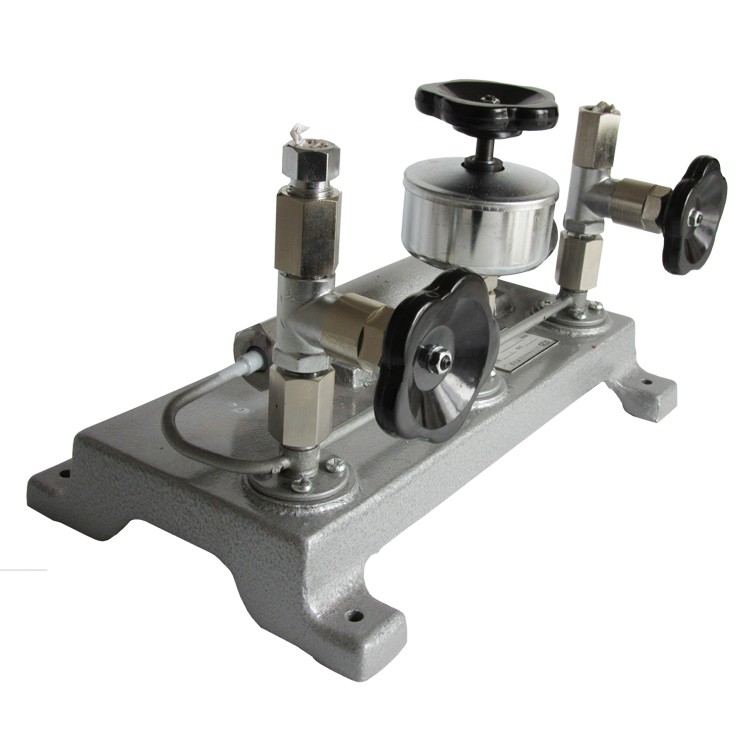

THLL115压力表校验器

压力表校验器也称为压力表校验仪或压力表校验泵,压力表校验器的原理是活塞杆运动压力增强,从而达到加压的目的。

概述:

1:压力表校验器也称为压力表校验仪或压力表校验泵,压力表校验器的原理是活塞杆运动压力增强,从而达到加压的目的。

2:压力表校验器是用于检验一般压力表的压力源,检验压力可达80MPA,检验真空度可达-0.08MPA。

3:在实验室或计量室一般配合精密压力表(精度较高可达到0.25级)来检测普通压力表(精度为1.6或2.5)。

4:压力表接口一般为M20×1.5外螺纹,压力表校验器的接口则为M20×1.5内螺纹


规格


型号

规格

传压介质

THLL115

-0.082-6MPa

变压器油

THLL116

0-60MPa

变压器油

THLL116A

0-80MPa

变压器油



安装:

1.校验器应放在便于操作的工作台上,必须保持水平。

2.校验器的工作环境温度为+20±10℃,周围空气不得含有腐蚀性气体。

3.校验器不得受震动;工作台上需铺上橡皮垫。

4.使用前,首先用汽油清洗校验器管路,然后将传压介质注满油杯。旋转手摇螺杆泵的手轮检查油路是否通畅;若无问题,即可装上精密压力表和被校压力表。


使用:

操作步骤:

检验压力表时:

(1)打开油杯阀,左旋手轮,使手摇泵的气缸 充满油液。

(2)关闭油杯阀,打开阀,再右旋手轮,压缩油液,使油压作 用于压力表,根据两只表的指示值即可进行检验。

检验真空表时:

(1)清除校验器内部传压介质。

(2)关闭阀,打开油杯阀,并将手摇泵螺杆全部旋入气缸。

(3)关闭阀,打开阀,旋出手摇泵螺杆,形成真空;如果旋出一次未 达到真空度时,应再关闭阀,打开阀,旋进手摇泵螺杆到底,接着关闭阀,打开阀,旋出手摇泵螺杆,如此反复旋进,旋出数次,直至达到所需真空度为止。

用途:

一种可用于压力测量仪表校验,也可用于与压力量值呈一定函数关系的非压力测量仪表的校验,还可用来进行压力容器承压实验的所谓压力表校验器。这种压力表校验器,集压力发生与压力操控于一身,配以适当精度的标准器后,可以对被测对象进行相应精度的调试、校验、检验、校准以及测试。其应用领域十分广泛。

压力表校验器是现场或实验室校验真空、常规压力、高压及超高压变送器、压力开关、压力表及其他压力仪器、仪表等的理想压力源。
