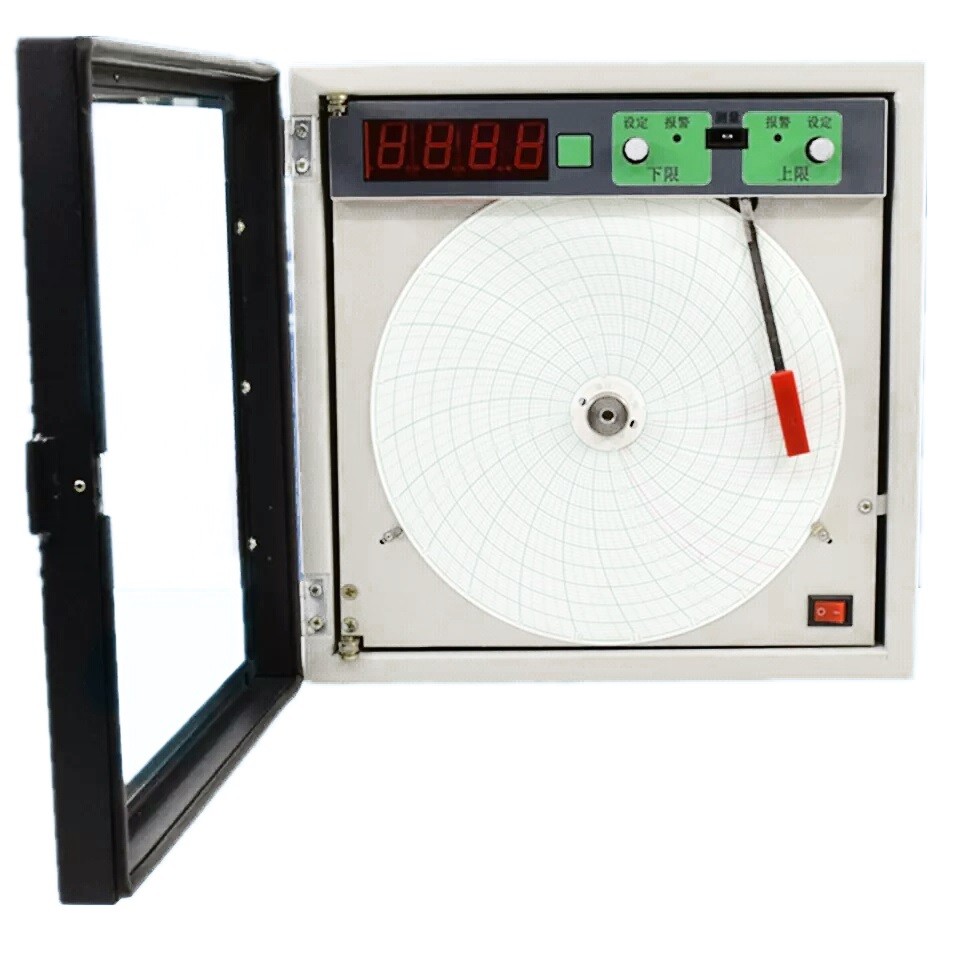

数显中圆图记录仪

数显中圆图记录仪,是我们引进和技术在是一种中等尺寸的弧线电机式记录仪表,具有体积小,重量轻性能可靠.刻度清晰,结构简单、维修使用方便等优点。

一、      概述

    XWGx系列数显中圆图记录仪,是原电子电位差计的基础上研制,是一种中等尺寸的弧线电机式记录仪表,具有体积小,重量轻性能可靠.刻度清晰,结构简单、维修使用方便等优点。

   仪表配用各种变送器,可以在化工、冶金、钢铁、机械、石油、发电水泥等工矿企业及科研单位.用于对被测对象进行自动测量显示记录,如果带有不同类型的附加装置,还能对被测对象进行各种自动调节。

    XWGx系列种类见表1

型号

功能

XWGx100

单纯数显记录

XWGx101

三位断续式调节(数显、记录、上下线报警)

在上述型号上可增加的选择项目

mA讯号再传输

24VDC变送器电源外供,两线制传输信号

XWGx系列仪表分度号及测量范围见表2

变送器种类

分度号

测量范围

热电偶

E(EA-2)

0-200   0-300 0-600 0-800

K(EU-2)

0-600   0-800 0-1000 0-1100

0-1300   400-900 600-1100

S(LB-3)

0-1300   0-1400 0-1600 600-1600

B(LL-2)

0-1600   0-1800

T(F)

0-1500  0-200

热电阻

Pt100

-50-   +50 0-50 0-100 0-150

0-200  0-300    0-400  0-500

Cu50

0-50  0-100     0-150   -50- 50

4-20mA  DC



工程量相当范围内由用户提出议定

1-5V

其他mV mA

二、       主要技术特性

1、         工作条件:环境温度0-50℃,相对温度5-90%

2、                源: 220V    50Hz

3、         显示基本误差限:不超过电量程的±0.5%

4、         记录基本误差限:不超过电量程的±1%

5、         显示回差:不超过电量程的±0.25%

6、         记录回差:不超过电量程的±0.5%

7、         记录全程响应时间为1秒。

8、         上下限报警/控制系统。手动设定:切换误差±1%,继电器角电容量250V5V

9、         绝缘强度:电源—讯号,电源—地,讯号—地均为2M Ω J

10、      绝缘强度:电源—讯号,电源—地均为1KV/分钟,讯号—地均为500V/分钟。

11、      外形尺寸:280×280×150mm     开孔尺寸:260×260mm

三、       工作原理

如下图所示,被测参数首先转换成直流电讯号.输入到讯号模块.进行线性化处理,经差分放大器放大到1VDC左右,然后传输到如下三个回路当中,第一回进入记录系统,通过与参比电位器相比较,输出正或负的偏差讯号,然后,经功放级驱动弧线电机移动,直接托动记录笔和参比滑线电阻达到新的平衡,从而形成一个没有任何附加传动的快速响应的闭循环平衡系统。伺服电路的速度反馈电路,进一步改善了快速相应特性,从而实现了无振荡、无噪声、无传动变差以及快速相应记录的特点。

第二回路输入到三位半数码管,对输入的讯号进行数码液晶显示,其最大显示容量为±1999

第三回路输入到上、下报警电路系统,用户通过手动实现该系统上、下限报警如下图2所示,当限示讯号低于下限设定点时则下限继电器吸合,从而实现下限报警,当限示讯号高于上限设定点时,则上限继电器吸合,从而实现上限报警(上下限报警具有常开与常闭触电输出的特点)

    四  、       国家标准、典型校验方法:

1、         热电偶讯号的仪表,可采用补偿导线/冰点法校验(如下图)

按热电偶分度表直接输入mV讯号,仪表显示、记录,应该为相应的温度显示。

否则按照下表的调整部位进行校正。

校验部位

调整部位

热电偶或mV

数显始点

RV3

数显终点

RV8

记录始点

RV1

记录终点

RV6

热电阻或mA

数显始点

RV5RV7

数显终点

RV8(RV4)

记录始点

RV1

记录终点

RV6



例如:K:0-1100C仪表校验

输入OmV讯号,调RV3,使数显0℃。

输入45.108mV讯号,调RV8,使数显1100℃。

同理.输入讯号.RV1RV6进行记录校验.

 2.热电偶讯号的仪表在不具备补偿导线/冰点条件下时.可直接用铜线连接进行校验如下图:

       由于验仪表具有冷端补电阻,因此输入的号,要进行室温()修正。

       例如S: 0-1600℃的仪表校验

       测量室温20(相应热电身为0.113mV),因此输入讯号应将室温证号减去,即输入16.777- 0.11316.664mV,调RV8使显示1600,输入-0.133mV,调RV3使始点显示为0℃。

3mVmAV讯号的仪表,可直接用铜导线连接校验。

4、热电阻讯号的仪表,用三线法接标准电阻箱进行校验。

例如:P100  0-150℃的仪表

输入100Ω,调RV5使始点显示为0℃。

A157.33Ω,调Rv8使终点显示为150℃。



同理,调整RV1RV6校验记录

对仪表显示的其他要求:数显亮度一致,笔划完整,显示稳定,不越码显示,轻振机亮显示不闪动。

对记录的其他要求:记录无摆动,记录过程无机障碍

     五、现场安装

如下图所示,采用嵌入法,将仪表安装在仪表盘上,接好地线和220V电源线。注意热电偶到位表之间的讯号线,是采用和热电偶相对应的补偿导线,按正负极性接好(不允许用铜线代接);热电阻到仪表之间的讯号线要求具有较小且相同阻值的達接线,若有差导可在小阻值的导线上串入电阻予以匹配,继电器连接注意上下限的常开触点和常闭触点选择接入,拔下压线帽,将记录纸装入,记录笔插在记录笔杆上。

六、       仪表装箱单

1XWGx系列仪表一台。

2、使用说明书一份。

3、记录纸30张。

4、记录笔两支。

5、保险丝两个。

6、产品合格证一份。

七、附加说明

1、为保证位表正常使用,使用前应将仪表电源开关(仪表中门右下角)关闭,待电炉通电正常后再打开仪表电源。

2、现场周应避免靠近电机、变压器等强大的磁场。

3、对现场串模干扰或共模干扰大的场所,除仪表设计有符合国家要求的抗干扰的能力外,现场信号端应采取抗干扰处理措施尽可能减少干扰量。
